ACB (Air Circuit Breaker)

Đây là máy đóng cắt không khí
Dòng định mức lên đến 10.000 A.
Đặc điểm chuyến đi thường có thể điều chỉnh đầy đủ bao gồm ngưỡng chuyến đi có thể định cấu hình và độ trễ.
Thông thường, một số mô hình được điều khiển bằng điện tử được điều khiển bằng vi xử lý.
Thường được sử dụng để phân phối điện chính trong nhà máy công nghiệp lớn, nơi các bộ phận ngắt được bố trí trong các thùng kéo ra để dễ bảo trì.

MCB (Miniature Circuit Breaker)

Đây là một aptomat loại tép hay còn gọi là CB tép, thường có dòng cắt định và dòng cắt quá tải thấp 100A/10kA. .
Đặc điểm ngắt thông thường không thể điều chỉnh.
Hoạt động nhiệt hoặc từ nhiệt.

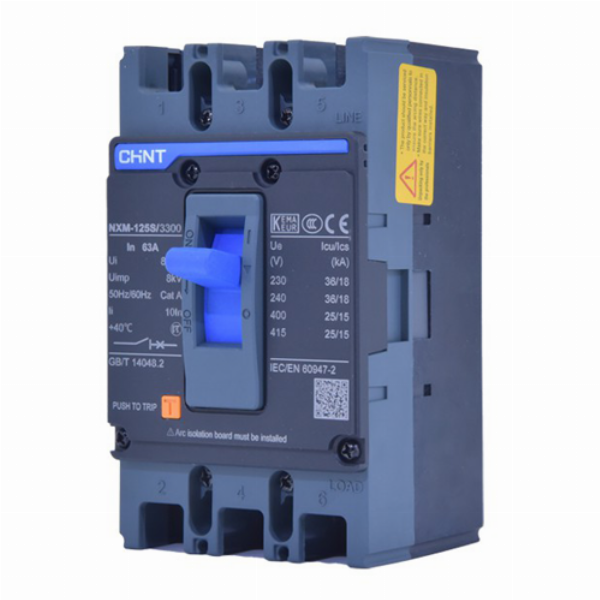

MCCB (Moulded Case Circuit Breaker)

Đây là một aptomat khối chúng thường có dòng cắt ngắn mạch lớn – có thể lên tới 80kA Điểm ngắt hiện tại có thể được điều chỉnh.
Hoạt động nhiệt hoặc từ nhiệt.

VCB (Vacuum Circuit Breaker)

Đây gọi là máy đóng cắt chân không
Với dòng điện định mức lên tới 3000 A,
Những thiết bị ngắt này làm gián đoạn hồ quang trong chai chân không.
Những thứ này cũng có thể được áp dụng ở mức tối đa 35.000 V. Bộ ngắt mạch chân không có xu hướng có tuổi thọ dài hơn giữa các lần đại tu so với bộ ngắt mạch không khí.

ELCB (Earth Leakage Circuit Breaker)

Đây là thiết bị chống dòng rò thực tế là loại MCCB, MCB được trang bị thêm thêm bộ cảm biến dòng rò. Thiết bị này vừa bảo vệ ngắn mạch, vừa giúp bảo vệ quá tải, vừa giúp bảo vệ dòng rò (do đó mà chúng thường có giá đắt hơn. Bộ RCD có trong ELCB có thể còn đắt hơn rất nhiều so với RCCB hoặc RCBO bình thường) .

RCBO (Residual Circuit Breaker with OverLoad)

Là loại chống dòng rò có kích thước cỡ MCB 2P và có thêm bảo vệ quá dòng.

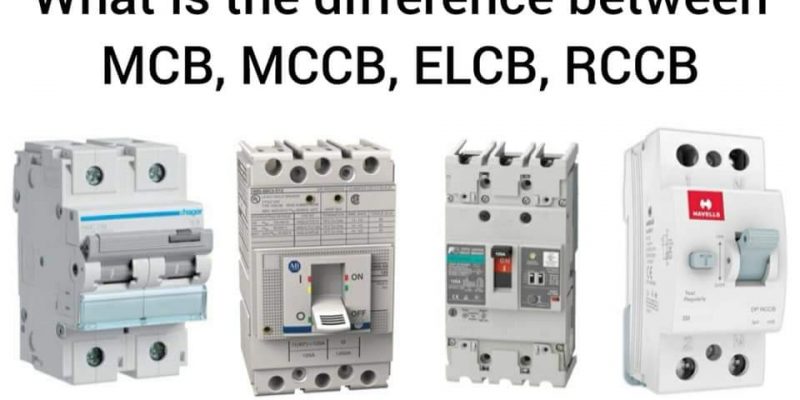

Difference between ELCB and RCCB

ELCB là tên cũ và thường dùng để chỉ các thiết bị hoạt động bằng điện áp không còn khả dụng và bạn nên thay thế chúng nếu bạn tìm thấy.
RCCB hoặc RCD là tên mới chỉ định hoạt động hiện tại (do đó tên mới để phân biệt với điện áp hoạt động).
RCCB mới là tốt nhất bởi vì nó sẽ phát hiện bất kỳ lỗi trái đất. Loại điện áp chỉ phát hiện các sự cố trái đất chảy ngược qua dây đất chính vì vậy đây là lý do tại sao chúng ngừng được sử dụng.
Cách dễ dàng để nói về một chuyến đi vận hành điện áp cũ là tìm kiếm dây đất chính được kết nối thông qua nó.
RCCB sẽ chỉ có các kết nối đường dây và trung tính.
ELCB đang hoạt động dựa trên dòng rò của Trái đất. Nhưng RCCB không có cảm biến hoặc khả năng kết nối của Trái đất, vì về cơ bản Dòng pha tương đương với dòng trung tính trong một pha. Đó là lý do tại sao RCCB có thể ngắt khi cả hai dòng đều bị lệch và nó chịu được cả hai dòng là như nhau. Cả hai dòng trung tính và pha đều khác nhau có nghĩa là dòng điện đang chảy qua Trái đất.
Cuối cùng cả hai đều làm việc như nhau, nhưng điều quan trọng là sự khác biệt.
RCD không nhất thiết phải có kết nối trái đất (nó chỉ giám sát sự sống và trung tính). Ngoài ra, nó còn phát hiện dòng chảy đến trái đất ngay cả trong thiết bị không có trái đất.
Điều này có nghĩa là RCD sẽ tiếp tục bảo vệ chống sốc trong các thiết bị có lỗi đất. Chính những đặc tính này đã làm cho RCD trở nên phổ biến hơn so với các đối thủ của nó. Ví dụ, bộ ngắt mạch rò rỉ trái đất (ELCB) đã được sử dụng rộng rãi khoảng mười năm trước. Các thiết bị này đo điện áp trên dây dẫn trái đất; nếu điện áp này không bằng 0 thì điều này cho thấy sự rò rỉ hiện tại xuống trái đất. Vấn đề là ELCB cần có kết nối âm thanh, cũng như thiết bị mà nó bảo vệ. Do đó, việc sử dụng ELCB không còn được khuyến khích.
